开云体育 开云官网开云体育 开云官网开云体育 开云官网按密封副的结构形式分类：平面密封截止阀、锥面密封、带导向密封、球面密封。

　　截止阀的性能原理简单，主要用于切断或者接通管路中的介质。可短时间内用来调节介质的流量。如需长期用于调节，密封面会被介质冲蚀，密封性能会受到影响。

　　截止阀的密封面摩擦力比闸阀小，具有开启高度小，适合高温介质的优点缺点是启闭力矩大，不宜用于高温高压介质。详细性能如图所示。

　　①流通型式：这是主要的截止阀结构按流通型式来分有四种形式，这也是截止阀主要的区分形式。相比较直通式结构方正，对流动破坏小，被采用相对较多。角式则是在特定环境要求比如需要改变介质流动方向等情况下使用，直流式最大优点则是介质压力损失小，三通同样是在特殊环境下必须有来自三个方向的介质时采用。具体比较图如图所示。

　　②密封副结构型式：密封副结构型式是相对较为陌生的分类方式，但又是一个重要的分类方式。其中平面密封具有接触时无摩擦，对精度要求不高。锥面密封密封型式密封效果最好，但易损坏。带导向密封型式的介质推力由阀体承受，进一步加强密封性能。球面具有寿命长的优点。具体分类差别如图所示。

　　③阀杆梯形结构型式：截止阀阀杆一般都做升降运动，手轮固定在阀杆上端部。当顺时针转动手轮时阀杆带动阀瓣乡下运动关闭阀门。

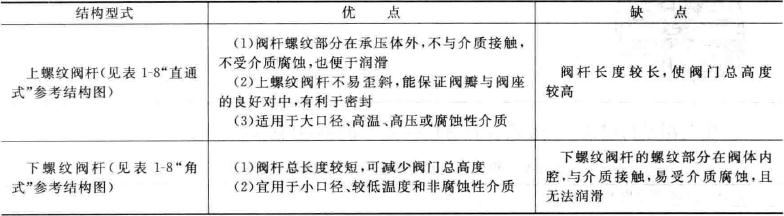

　　根据阀杆梯形螺纹位置的不同可分为上螺纹阀杆和下螺纹阀杆、上螺纹阀杆的梯形螺纹位于阀杆上半部；下螺纹阀杆的梯形螺纹位于阀杆下半部。上螺纹阀杆截止阀便于养护，不与介质直接接触。下螺纹截止阀总长度较短，可减少阀门总高度便于安装。具体结构优缺点如图所示。
